税控收款机解决方案

系统特点

•  采用先进的 ST 的 uPSD3200/uPSD3300 双 MCU 结构,具有系统综合性能强、集成度高、可维护性好和采购成本低等优点。

•  采用 POS 主机板、读卡器接口板和通讯接口板三板结构,主机板(图 1 )安装位于 POS 机外壳上盖打印机的背面(图 2 )。使得系统连接最为简单 , 最利于生产、调试、维修。

•  POS 主机采用单一 24V 电源设计,降低系统成本,提高 EMP 能力。

•  具有可靠的断电保护功能,支持打印机断电续打操作。

•  除电源、 USB 接口、 RFID 和闪存外系统只用 11 片 IC 电路,功能齐全电路却极为简单。

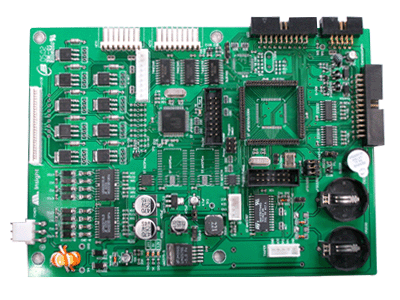

图 1. 税控收款机主机板


系统性能

电源: 直流 24V/ 3A

双锂电池后备电源 (CR2032 x 2)

打印机: EPSON MU110II 打印机

POS 控制器: ST uPSD3334D-40U6 或 uPSD 3234A -40U6

打印控制器: ST uPSD 3234 A -40U6 或 uPSD 3212C -40U6

键盘: 64 键扫描键盘和权限锁

显示器: 192 x 64 LCD 显示器和 9~12 位 VFD 显示器

通讯接口: 3 个 RS232 电平接口,其中一个可设置为 PS/2 接口

全速主方式 USB1.1 接口

钱箱接口

IC 卡接口: 支持 CPU 卡(税控卡和用户卡)以及存储器卡

安全功能: 用户权限锁接口

无线射频卡接口 (RFID type-B)

数字防篡改、防侵入电路

存储器: 1M 字节 ~ 10M 字节串行闪存

POS 主板尺寸: 124mm x 171mm

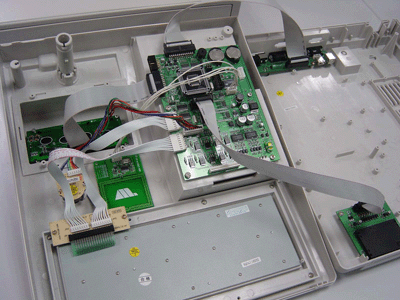

图 2. 收款机内部机构
