打印机控制板解决方案

系统特点

•  采用先进的 ST 的 uPSD3200/uPSD3300 MCU ,具有集成度高、可靠性高、成本低等优点。有两种控制板分别支持 EPSON (图 3 )和 STAR (图 4 )打印头。

•  系统结构简单,便于批量生产、调试、维修。

•  采用单一 24V 供电。

•  具有可靠的保护功能,确保打印头安全。

支持打印机断电续打操作。

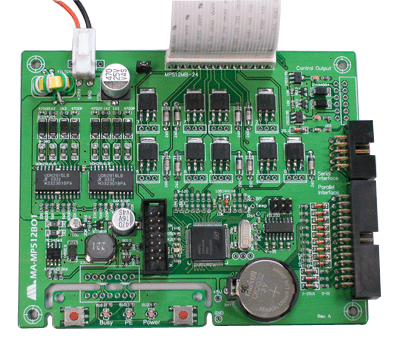

图 1. EPSON 打印机控制板


技术指标

支持打印机:  EPSON 和 STAR

打印方式 : 九针列式双向打印

打印密度 :  210 点/ 0 .318mm , 420 点/ 0 .159mm

200 点/ 0 .318mm , 400 点/ 0 .159mm

打印宽度 :  7x 7 点阵字符,4 2 字符/行( 420 点/行)

5x 7 点阵字符,35字符/行(2 10 点/行)

7x 7 点阵字符,4 0 字符/行( 400 点/行)

5x 7 点阵字符, 33 字符/行( 200 点/行)

打印速度 :  > 3.5 行/秒

打印字符 :  7x 7 点阵或 5x 7 点阵 ASCII 字库

15x 16 点阵国标汉字一、二级字库

打印点尺寸:  0.318mm (W) x 0.353mm (H)

打印接口 :  DB-9/F RS232 串行口和 IDC-26 并行口

电  源 :  DC 24V ± 10%

打印时  < 3A

待机时  < 50mA

按  键 : 进纸键,退纸键

指 示 灯: 电源( POWER ),忙( BUSY ),缺纸( PE )

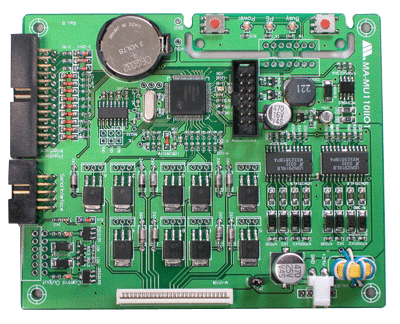

图 2. STAR 打印机控制板
