当前位置:产品介绍
uPSD3200
产品简介:

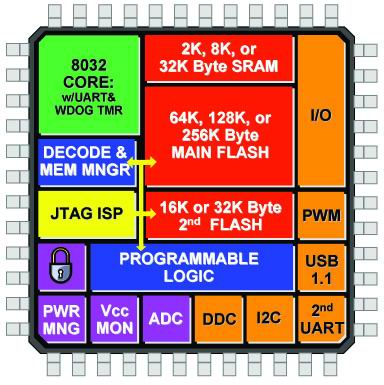

     uPSD3200系列,标准的 PSD 架构。  如右图所示,一片低成本、低功耗的的芯片上包含了在系统编程的 FLASH 存储器、SRAM、可编程逻辑器、I/o 口以及一个8051处理器内核。 细小的引脚、较低功耗有效缩小了用户板的空间、延长了电池寿命及降低了EMI。

详细信息:

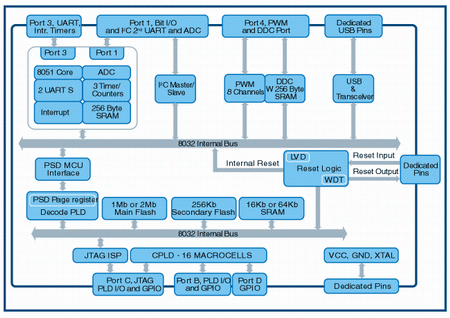

 一、uPSD3200功能框图

二、 uPSD3200主要特征

12时钟周期每指令周期
8032 内核 兼容第三方的开发工具
真实的“读/写 ”协调时序
主 Flash : 最多256KB
2第二 Flash :最多32KB
10万次擦写寿命, 15 年保存
片上可编程存储器译码器
模仿 EEPROM使用
最多32KB。可作为XDATA 或程序区
支持后备电池连接
16个输出宏单元类似22V10 PLDs
允许 creation of shifters, counters, 片选, 组合逻辑脸盘, panels, LCDs 等等.
 PLD 配置软件PSDsoft Express software 免费下载
支持 USB 2.0 低速模式 (1.5Mb/s)
Controls end-point 0 以及中断 1 和2
电压低时或看门狗定时器溢出时产生复位
省掉了外部监控器件
管脚复位
10 到20 秒编程整个芯片
可以先生产以缩短开发周期
通过 FlashLINK 与任一  PC连接编程
四通道 8-bit ADC , 10 µs的转换时间
5-通道 PWM; one high-resolution
 支持主从方式硬件I2C  总线( 800KHz)
两独立的标准UARTS
8032 addr/data bus accessible (仅TQFP80 )
最多 46 I/O
符合 VESA 标准的 DDC1 和 DDC2B
省掉了外部 DDC 部件
Vcc: 3.3V +/- 10%
Vcc: 5.0V +/- 10%
工业级: -40° to +85°C
TQFP52 or TQFP80

相关下载: 请点击右键下载
